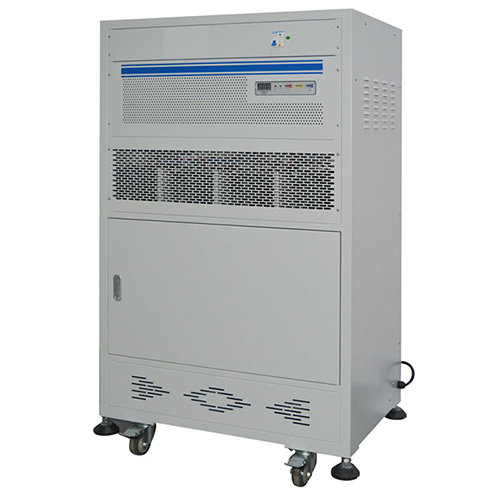

2.2 电池充放电测试系统
2.2.1 基本功能
该电池充放电测试系统用于锂聚合物、锂离子、镍氢、镍镉、铅酸等电池的综合性能测试；小批量电池生产的化成与容量分选；组合电池，笔记本电脑/平板电池、智能手机电池、充电宝、新能源电动车单体18650锂电池等产品测试等。
2.2.2 执行标准
a）GB/T 18287-2013《移动电话用锂离子蓄电池及蓄电池组总规范》
b）GB 31241-2014《便携式电子产品用锂离子电池和电池组安全要求》
2.2.3 技术指标
规格：1 5V6A 8通道(量程:电压0-5V 电流0-6A；测量精度：1.0%)
2 60V5A 4通道(量程:电压1-60V 电流0-5A；测量精度：1.0%)
3 100V60A 2通道(量程:电压10-100V 电流0-60A；测量精度：1.0%)
1、采用上位机客户端模式控制和管理测试设备及测试数据，支持自动化测试方案
2、每个通道可独立编程测试，任何情况下的“停止”后（包括断电）的工步都具有“接续”功能，有效防止当前数据丢失；可兼容不同版本的下位机；
3、数据采集速度快，精确捕抓电压电流的变化细节（16bit的AD），具备日志功能；
4、强大的数据及曲线处理功能；完善的报表功能，支持四种报表类型和多种种报表格式；
5、所见即所得报表：可见的数据导出
1)常规报表：导出整个NDA数据文件；
2)分层报表：循环层、工步层、记录层数据分离导出；
3)自定义报表：用户可以自己定义导出报表的模板；
4)数据及曲线可导出至EXCEL、TXT、均可编辑处理；
5)数据分析系统操作简单方便，并集中管理分析统计所有的数据；
6)随机免费附送专业工具软件，包括电压电流精度校准软件。可改箱号，可变量程。
6、智能保护功能。自动识别设备运行的参数，一旦测试电池出现异常，可按照软件设定，停止工作，防止意外发生。
2.2.4 配置
（1）电池充放电测试系统：3台；
（2）测试夹具：48套（线鼻子型、聚合物型、四线鳄鱼型、扣式电池型各14套）；
（3）路由器：1台，网口支持100M；
（4）台式计算机：1台（i5以上处理器，4G以上内存，256G以上硬盘、14寸以上显示器）。
